封装型压电陶瓷致动器

   封装型压电陶瓷致动器采用紧凑型机械结构,克服了裸露压电陶瓷致动器在使用中由于端面受力不均、侧面受剪切力、弯矩、扭矩、震动、冲击和惯性力等因素造成压电陶瓷的损坏，使得压电陶瓷的耗损率非常高。并可在不增加外部体积的情况下集成电阻应变片式传感器,以此来消除压电陶瓷在微纳运动过程中位移输出的迟滞、蠕变和非线性等问题。

封装型压电陶瓷优点:
   ·方便安装固定：移动端方便与外部结构连接，移动端有四种选择：内螺纹、外螺纹、球头和平头。
   ·保护陶瓷：因为陶瓷是易损元件，外力的夹持或者撞击都可能导致压电陶瓷的损坏，机械封装式压电陶瓷的机械外封可以对内部的叠堆压电陶瓷起到很好的保护作用。
   ·提高功率：通常情况下，压电陶瓷都需在它的功率范围内使用，因为陶瓷在高频振动的过程中会产生一定的热量，陶瓷的温度会随之升高，超过温度80℃，陶瓷则可能会因为热量不能及时散出而损坏，但如果选择散热好的机械外封材料，并可以通过在陶瓷外部加散热片的方式，使陶瓷的使用功率大大提高。
   ·可承受轴向拉力：叠堆陶瓷不能够承受轴向拉力，而机械封装式压电陶瓷由于内部加有预载力，可以承受一定的拉力，适合于高频振动使用，或者需要推拉力的应用。
  ·稳定性高：因为叠堆陶瓷既不能承受侧向力也不能承受弯曲力，所以在使用的过程中，要求受力的接触面足够的平整，且受力方向在陶瓷的中心。当压电陶瓷的长与直径比值过大时，机械封装式压电陶瓷稳定性高于叠堆型压电陶瓷，可以有效的减少侧向力的产生，特别是使用球头连接方式可以消除轴向耦合，大大提高陶瓷的稳定性和使用寿命。
   ·抗干扰：封装陶瓷的外壳是无磁不锈钢材料，可以防止外界电场的干扰。

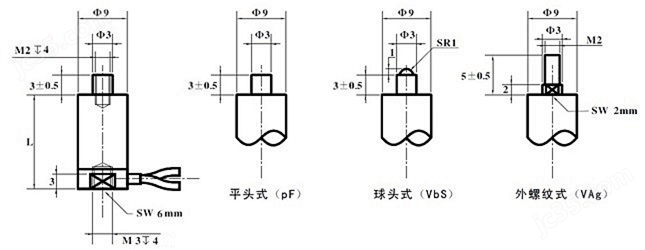

一、VS9系列封装压电陶瓷

主要参数

型 号	长度 L [mm]	标称位移 [μm@150V±10%]	出力 [N]	抗拉力 [N]	刚 度 [N/μm]	静电容量 [μF±20%]	模型下载
PZT 150/5/5 VS9	16	5	330	150	66	0.18

IGS PZT 150/5/10 VS9 20 10 330 150 33 0.30 IGS PZT 150/5/20 VS9 28 20 330 150 18 0.50 IGS



二、VS12系列封装压电陶瓷

主要参数

型 号	长度 L [mm]	标称位移 [μm@150V±10%]	出力 [N]	抗拉力 [N]	刚 度 [N/μm]	静电容量 [μF±20%]	模型下载
PZT 150/7/5 VS12	16	5	900	300	180	0.44	IGS
PZT 150/7/10 VS12	20	10	900	300	90	0.8	IGS
PZT 150/7/20 VS12	28	20	900	300	45	1.5	IGS
PZT 150/7/30 VS12	38	30	900	300	30	2.4	IGS
PZT 150/7/40 VS12	46	40	900	300	28	3	IGS
PZT 150/7/50 VS12	56	50	900	300	18	3.9	IGS
PZT 150/7/60 VS12	64	60	900	300	15	4.5	IGS
PZT 150/7/70 VS12	74	70	900	300	12.8	5.4	IGS
PZT 150/7/80 VS12	82	80	900	300	11	6	IGS
PZT 150/7/90 VS12	92	90	900	300	10	6.9	IGS
PZT 150/7/100 VS12	100	100	900	300	9	8.1	IGS



三、VS15系列封装压电陶瓷

主要参数

型 号	长度 L [mm]	标称位移 [μm@150V±10%]	出力 [N]	抗拉力 [N]	刚 度 [N/μm]	静电容量 [μF±20%]	模型下载
PZT 150/10/10 VS15	20	10	1800	400	180	1.6	IGS
PZT 150/10/20 VS15	28	20	1800	400	90	3	IGS
PZT 150/10/30 VS15	38	30	1800	400	60	4.7	IGS
PZT 150/10/40 VS15	46	40	1800	400	45	6.1	IGS
PZT 150/10/50 VS15	56	50	1800	400	36	8.7	IGS
PZT 150/10/60 VS15	64	60	1800	400	30	9	IGS
PZT 150/10/70 VS15	74	70	1800	400	25	11.9	IGS
PZT 150/10/80 VS15	82	80	1800	400	22	12.8	IGS
PZT 150/10/90 VS15	92	90	1800	400	20	15.1	IGS
PZT 150/10/100 VS15	100	100	1800	400	18	16	IGS



四、VS20系列封装压电陶瓷

主要参数

型 号	长度 L [mm]	标称位移 [μm@150V±10%]	出力 [N]	抗拉力 [N]	刚 度 [N/μm]	静电容量 [μF±20%]	模型下载
PZT 150/14/10 VS20	20	10	3600	800	360	3.2	IGS
PZT 150/14/20 VS20	28	20	3600	800	180	6	IGS
PZT 150/14/30 VS20	38	30	3600	800	120	9.2	IGS
PZT 150/14/40 VS20	46	40	3600	800	90	12	IGS
PZT 150/14/50 VS20	56	50	3600	800	72	15.2	IGS
PZT 150/14/60 VS20	64	60	3600	800	60	18	IGS
PZT 150/14/70 VS20	74	70	3600	800	51	19.2	IGS
PZT 150/14/80 VS20	82	80	3600	800	45	24	IGS
PZT 150/14/90 VS20	92	90	3600	800	40	27.2	IGS
PZT 150/14/100 VS20	100	100	3600	800	36	30	IGS



五、VS25系列封装压电陶瓷

主要参数

型 号	长度 L [mm]	标称位移 [μm@150V±10%]	出力 [N]	抗拉力 [N]	刚 度 [N/μm]	静电容量 [μF±20%]	模型下载
PZT 150/20/10 VS25	20	10	7200	1000	720	6.2	IGS
PZT 150/20/20 VS25	28	20	7200	1000	360	13.1	IGS
PZT 150/20/30 VS25	38	30	7200	1000	240	19.3	IGS
PZT 150/20/40 VS25	46	40	7200	1000	180	26.2	IGS
PZT 150/20/50 VS25	56	50	7200	1000	144	32.4	IGS
PZT 150/20/60 VS25	64	60	7200	1000	120	39.3	IGS
PZT 150/20/70 VS25	74	70	7200	1000	102	45.5	IGS
PZT 150/20/80 VS25	82	80	7200	1000	90	52.4	IGS
PZT 150/20/90 VS25	92	90	7200	1000	80	58.6	IGS
PZT 150/20/100 VS25	100	100	7200	1000	72	64.8	IGS
